全自動液壓皮帶糾偏裝置

>>>  技術參數及技術特性

    全自動液壓糾偏器的額定使用壓力P＝1MPa左右，全自動液壓糾偏器的液壓油泵排量q＝ 2ml/r，全自動液壓糾偏器的糾偏速度主要取決于皮帶機的帶速和皮帶與檢驅輪的打滑系數。全自動液壓糾偏器的動力源為皮帶跑偏后對檢驅輪的摩擦力。全自動液壓糾偏器的使用液壓油為HM-32，加油過濾精度為20um。

>>>  工作原理

    液壓糾偏器是由檢驅輪、油泵、復合油缸、油管總成、固定機架構成。當皮帶運行跑偏時，通過檢驅輪的旋轉帶動齒輪油泵旋轉，輸出壓力油控制復合油缸的伸縮，使得調心托輥與皮帶運行方向形成一定的夾角，產生的測向摩擦力，使皮帶控制在設定的運行范圍內。

>>>  安裝說明

    全自動液壓糾偏器到達現場后，先檢查各零配件是否齊全，有無損壞。全自動液壓糾偏器在安裝前首先必須做好排氣問題，即排除液壓膠管及油缸筒內的氣體（此工序我公司有專業人員現場指導）。然后按照液壓原理圖把液壓膠管接好，安裝好固定支架，注意調節支架，保證皮帶在正常情況下離檢驅輪80mm～150mm。

這里需要強調指出的是，全自動液壓糾偏器的油路為循環油路不得有氣體進入管路，如果在維護保養時不慎有氣體進入油路，整個調正器必須經過重新排氣處理，然后才能投入使用。

    糾偏器科利達提醒液壓油每一年須更換一次，或根據現場使用情況提高更換液壓油的頻次。另復合油缸的壓力出廠時已事先定好，用戶不得擅自調節。

    糾偏器安裝時必須注意使用彈墊，以免振動過大，使糾偏器漏油，甚至不動作。

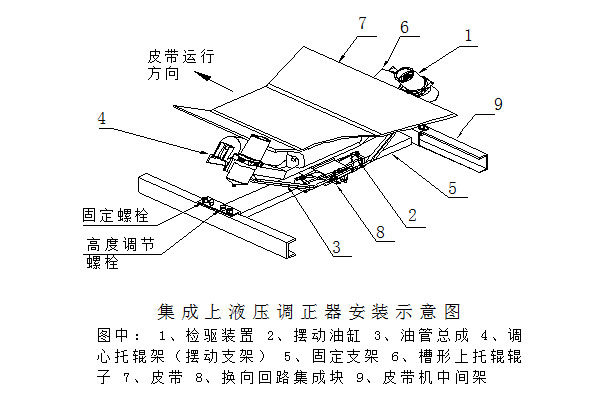

>>>  示意圖
